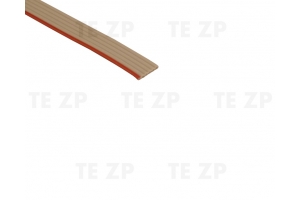

AWG28-06-30.50M

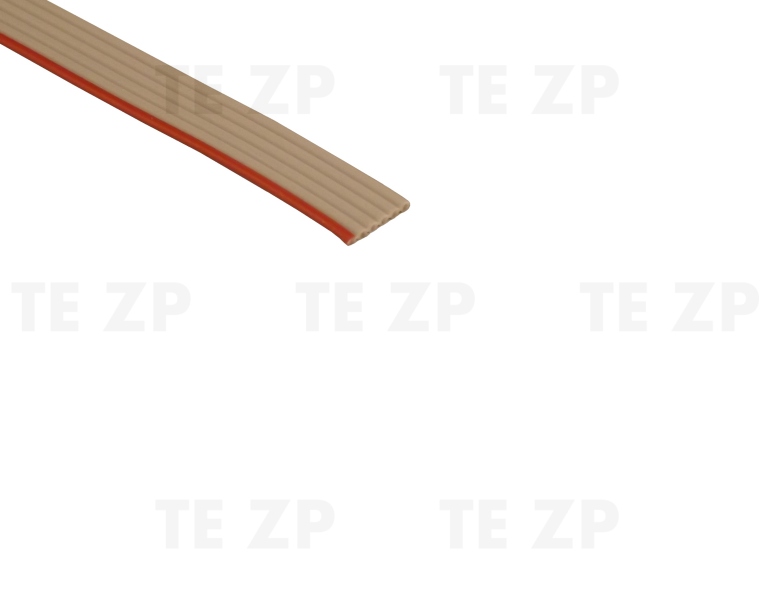

Kabel płaski wielożyłowy w rastrze 1,27 mm
Wersja HIGH QUALITY
Pierwsza żyła w kolorze czerwonym - ciągłym
Do zaciskania złącz IDC w rastrze 2,54 mm
Wyłącznie do zastosowań wewnątrz urządzeń
| DANE TECHNICZNE: |
| Rodzaj: |
kabel płaski wielożyłowy |
| Wersja: |
HIGH QUALITY |
| Przekrój: |
AWG28 (7 x 0,127 mm) |
| Kolor: |
szary |
| Pierwsza żyła: |
czerwona ciągła |
| Ilość żył: |
6 |
| Raster żył: |
1,27 mm |
| Raster stosowanych złącz: |
2,54 mm |
| Materiał żyły: |
miedź |
| Pokrycie żyły: |
cyna |
| Opakowanie: |
rolka 30,5 m/100 ft |
| Zgodność z RoHS: |
tak |
| |
|
Podstawowym opakowaniem dla kabli płaskich jest rolka. Producenci oferują kilka wielkości rolek, lecz nie wszystkie z nich warte są zainteresowania. Dostępność, cena i preferowany komfort w użyciu powodują że niektóre cieszą się większym zainteresowaniem niż inne.
Firma Trimpot Elektronik najczęściej oferuje kable w rolkach po 30,5 m/100 ft, gdyż te są najchętniej kupowane przez naszych klientów.
Oferujemy je w ciągłej sprzedaży, bezpośrednio z naszego magazynu w Gliwicach.
Preferujemy sprzedaż w pełnych rolkach, niemniej istnieje możliwość zakupu kabli na metry.
| Kod |
Symbol |
Ilość |
| xxxx RoHS |
AWG28-06-30.50M |
Rolka zawiera 30,5 m/100 ft |
| OPIS SYMBOLI: |
| AWG28 |
- kabel płaski szary HIGH QUALITY (7 x 0,127 mm) |
| 06 |
- ilość żył |
| 30.50M |
- rol. = 30,5 m/100 ft |
| |
|
xxxx RoHS - nasz numer katalogowy produktu zgodnego z RoHS.
Kable płaskie wielożyłowe służą do wykonywania połączeń wyłącznie wewnątrz urządzeń.
Stanowią element najpopularniejszego systemu połączeń wielożyłowych.
Najważniejsze zalety:
- produkowane w kilku rastrach;
- wielożyłowe - od 6 do 64 żył;
- dostępne w wersji HIGH QUALITY, oraz LOW COST;
- pasują do obszernej gamy złącz IDC;
- tanie i proste w użyciu;
- szybki montaż zaciskowy wszystkich żył jednym zaciśnięciem;
Są przeznaczone do współpracy ze złączami popularnie zwanych IDC, które zazwyczaj są dwurzędowe.
Dlatego też, maja raster dwa razy mniejszy niż zaciskane na nich złącza:
kabel w rastrze 1,27 mm --> złącza w rastrze 2,54 mm;
kabel w rastrze 1,00 mm --> złącza w rastrze 2,00 mm;
kabel w rastrze 0,635 mm --> złącza w rastrze 1,27 mm;
Trimpot Elektronik oferuje także szeroką gamę złącz IDC [link do katalogu] które są produkowane w wielu wersjach i wielkościach.
Najpopularniejsze to:
- gniazda FC z wieszakiem do przeplotu kabla;
- wtyki FD 0,1" lutowane do płytki;
- wtyki emulacyjne DP 0,3" i 0,6" lutowane do płytki, lub wkładane do podstawki;
- wtyki wannowe LPH IDC stosowane do przedłużek;
- wtyki i gniazda D-SUB IDC
Dzięki nim można uzyskać wiele kombinacji połączeń:
- żeńskich, męskich, mieszanych;
- łączących dwa złącza, lub krosowo wiele złącz;
- lutowanych do płytki, rozłączalnych na płytce/panelu, rozłączalnych w powietrzu oraz wszelkie mix-y tychże połączeń;
Dzięki pokryciu miedzianych żył cyną, kable nadają się również do lutowania.
